مرحبًا يا من هناك! باعتباري أحد موردي مانعات الصواعق من نوع الصمام، غالبًا ما يتم سؤالي عن البنية الداخلية لهذه الأجهزة الأنيقة. لذلك، دعونا نتعمق ونلقي نظرة فاحصة على ما يجعل مانع الصواعق من نوع الصمام علامة مميزة.
أساسيات مانعة الصواعق من نوع الصمام
أولاً، يعتبر مانع الصواعق من نوع الصمام قطعة مهمة من المعدات في الأنظمة الكهربائية. إنه مصمم لحماية المعدات الكهربائية من التأثيرات الضارة لضربات البرق والفولتية الزائدة. فكر في الأمر باعتباره بطلًا خارقًا لإعداداتك الكهربائية، والوقوف كحارس والحفاظ على كل شيء آمنًا.
تتمثل الوظيفة الرئيسية لمانع الصواعق من نوع الصمام في تحويل التيار الكهربائي الزائد الناتج عن ضربة صاعقة أو الجهد الزائد بعيدًا عن المعدات الكهربائية الحساسة وإلى الأرض. بهذه الطريقة، تمنع زيادة الطاقة العالية من إتلاف معداتك باهظة الثمن.
المكونات الرئيسية للهيكل الداخلي
1. سبارك جاب
تعد فجوة الشرارة أحد خطوط الدفاع الأولى في مانع الصواعق من نوع الصمام. يتكون من قطبين كهربائيين مفصولين بفجوة صغيرة. في ظل ظروف التشغيل العادية، تعمل فجوة الشرارة بمثابة عازل، مما يمنع أي تيار من التدفق عبرها.
ولكن عندما يضرب النظام ارتفاعًا في الجهد العالي، مثل ضربة البرق، فإن الجهد عبر فجوة الشرارة يزداد. بمجرد وصول الجهد إلى عتبة معينة، يتأين الهواء الموجود في الفجوة، مما يخلق مسارًا موصلاً. وهذا يسمح للتيار الزائد بالتدفق عبر فجوة الشرارة وإلى المرحلة التالية من مانع الصواعق.
إنه مثل صمام الأمان الذي ينفتح عندما يصبح الضغط (الجهد) مرتفعًا جدًا. يعد تصميم فجوة الشرارة أمرًا بالغ الأهمية، حيث يجب أن تكون قادرة على التعامل مع زيادات الطاقة العالية دون التعرض للتلف. يتم استخدام أنواع مختلفة من فجوات الشرارة اعتمادًا على التطبيق ومستويات الجهد المعنية.
2. المقاومات غير الخطية (عناصر الصمامات)
بعد أن يمر التيار عبر فجوة الشرارة، يصل إلى المقاومات غير الخطية، والمعروفة أيضًا باسم عناصر الصمام. هذه هي قلب مانع الصواعق من نوع الصمام.
عناصر الصمام مصنوعة من مواد ذات خاصية مقاومة غير خطية. وهذا يعني أن مقاومتها تتغير اعتمادًا على الجهد المطبق عبرها. في ظل جهود التشغيل العادية، تكون مقاومة هذه العناصر عالية جدًا، لذلك يتدفق تيار قليل جدًا عبرها.
ومع ذلك، عندما يحدث ارتفاع في الجهد العالي، تنخفض مقاومة عناصر الصمام بشكل ملحوظ. وهذا يسمح للتيار الزائد بالتدفق من خلالها بسهولة، وتحويله بعيدًا عن المعدات الكهربائية. بمجرد مرور الارتفاع وعودة الجهد إلى وضعه الطبيعي، ترتفع مقاومة عناصر الصمام مرة أخرى، مما يستعيد التشغيل الطبيعي للمانع.
تشمل المواد الشائعة المستخدمة لعناصر الصمامات كربيد السيليكون وأكسيد الزنك. تحظى عناصر صمامات أكسيد الزنك بشعبية خاصة هذه الأيام لأنها توفر أداءً وموثوقية أفضل. يمكنهم التعامل مع ارتفاعات الطاقة العالية ويكون لديهم وقت استجابة أسرع مقارنة بعناصر كربيد السيليكون.
نحن نقدم مجموعة من مانعات الصواعق مع عناصر صمامات عالية الجودة. على سبيل المثال، لديناصواعق أكسيد الزنك السيليكونية ذات الجهد العالييستخدم أحدث تقنيات أكسيد الزنك لتوفير حماية ممتازة ضد البرق والفولتية الزائدة.
3. الضميمة
يخدم غلاف مانع الصواعق من نوع الصمام عدة أغراض مهمة. أولاً، فهو يحمي المكونات الداخلية من عوامل البيئة مثل الرطوبة والغبار والأضرار المادية. كما أنه يوفر العزل الكهربائي لمنع أي اتصال عرضي مع الأجزاء الحية من الصواعق.
عادة ما تكون العبوات مصنوعة من مواد مثل البورسلين أو البوليمرات المركبة. تُعرف العبوات الخزفية بقوتها الميكانيكية العالية وخصائص العزل الجيدة. لقد تم استخدامها لفترة طويلة في مانعات الصواعق ولا تزال تستخدم على نطاق واسع في العديد من التطبيقات.
من ناحية أخرى، تكتسب العبوات البوليمرية المركبة شعبية لأنها أخف وزنا وأكثر متانة وتوفر مقاومة أفضل للتلوث والتخريب. كما أنها تتمتع بعمر خدمة أطول مقارنةً بمرفقات البورسلين.
4. اتصال التأريض
يعد الاتصال الأرضي المناسب أمرًا ضروريًا للتشغيل الفعال لمانع الصواعق من نوع الصمام. يوفر الاتصال الأرضي مسارًا منخفض المقاومة لتدفق التيار الزائد إلى الأرض.
إذا لم يكن الاتصال الأرضي جيدًا، فقد لا يتمكن جهاز الحماية من تحويل التيار بشكل فعال، مما قد يؤدي إلى تلف المعدات الكهربائية. عادةً ما يتم دفن قطب التأريض في الأرض، ويجب تصميمه بحيث يتمتع بمقاومة منخفضة لضمان تدفق التيار بسهولة.
أنواع مختلفة من مانعات الصواعق من نوع الصمام واختلافات هيكلها الداخلي

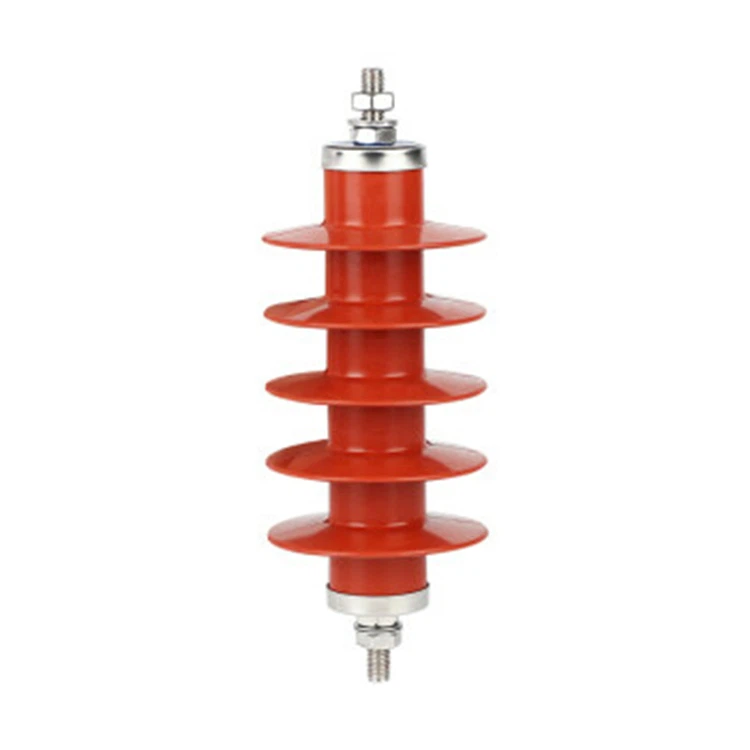

مانع أكسيد الزنك الأنبوبي
المانع أكسيد الزنك الأنبوبيهو نوع شائع من مانعات الصواعق من نوع الصمام. في هذا الصواعق، يتم ترتيب عناصر صمام أكسيد الزنك في شكل أنبوبي.
يسمح التصميم الأنبوبي بهيكل أكثر إحكاما وكفاءة. كما أنه يوفر تبديدًا أفضل للحرارة، وهو أمر مهم لأن عناصر الصمام يمكن أن تولد كمية كبيرة من الحرارة عندما تقوم بتوصيل التيار الزائد أثناء الاندفاع. غالبًا ما يتم استخدام مانع أكسيد الزنك الأنبوبي في تطبيقات الجهد المتوسط.

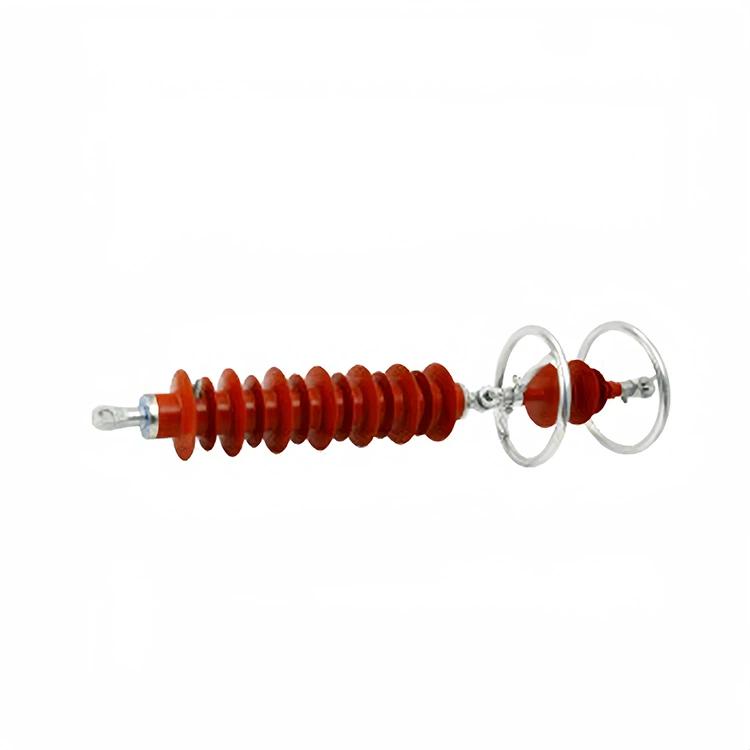

سلسلة مانعة لأكسيد الزنك من نوع الفجوة
السلسلة مانعة لأكسيد الزنك من نوع الفجوةلديه بنية داخلية مختلفة قليلا. بالإضافة إلى عناصر صمام أكسيد الزنك، فهو يحتوي على سلسلة من فجوات الشرارة المتصلة على التوالي.
تساعد فجوات السلسلة على تحسين أداء مانع الصواعق من خلال توفير مستوى إضافي من الحماية. يمكنها الحد من الجهد عبر عناصر الصمام أثناء زيادة التيار، مما يقلل الضغط على عناصر الصمام ويطيل عمر الخدمة. يُستخدم هذا النوع من مانعات التسرب بشكل شائع في خطوط نقل الجهد العالي.
لماذا تختار مانعات الصواعق من نوع الصمام؟
كمورد، نحن نفخر بتقديم مانعات الصواعق عالية الجودة من نوع الصمام. تم تصميم وتصنيع مانعات الصواعق لدينا باستخدام أحدث التقنيات وأفضل المواد. نحن نضمن أن كل صواعق يخضع لاختبارات صارمة لضمان أدائه وموثوقيته.
سواء كنت بحاجة إلى مانع أكسيد الزنك السيليكوني المركب عالي الجهد، أو مانع أكسيد الزنك الأنبوبي، أو مانع أكسيد الزنك من النوع المتسلسل، فلدينا المنتج المناسب لك. يمكن لفريق الخبراء لدينا أيضًا أن يقدم لك الدعم الفني والمشورة لمساعدتك في اختيار مانع التسرب الأكثر ملاءمة لتطبيقك المحدد.
إذا كنت مهتمًا بشراء مانعات الصواعق من نوع الصمام، أو إذا كانت لديك أي أسئلة حول بنيتها الداخلية أو أدائها، فلا تتردد في الاتصال بنا. يسعدنا دائمًا إجراء محادثة ومناقشة كيف يمكننا تلبية احتياجاتك.
مراجع
- كتب هندسة نظم القوى الكهربائية
- معايير الصناعة والمبادئ التوجيهية لمانعات الصواعق
لذلك، هذا غلاف للهيكل الداخلي لمانعات الصواعق من نوع الصمام. آمل أن تكون هذه المدونة مفيدة في إعطائك فهمًا أفضل لهذه الأجهزة المهمة. إذا كان لديك أي أسئلة أخرى، فلا تتردد في التواصل معنا!
